대시보드

원맵 대시보드는 등록된 자산의 위치와 상태를 지도 위에서 한눈에 확인하고, 센서 데이터·이벤트를 실시간으로 모니터링하는 화면입니다.

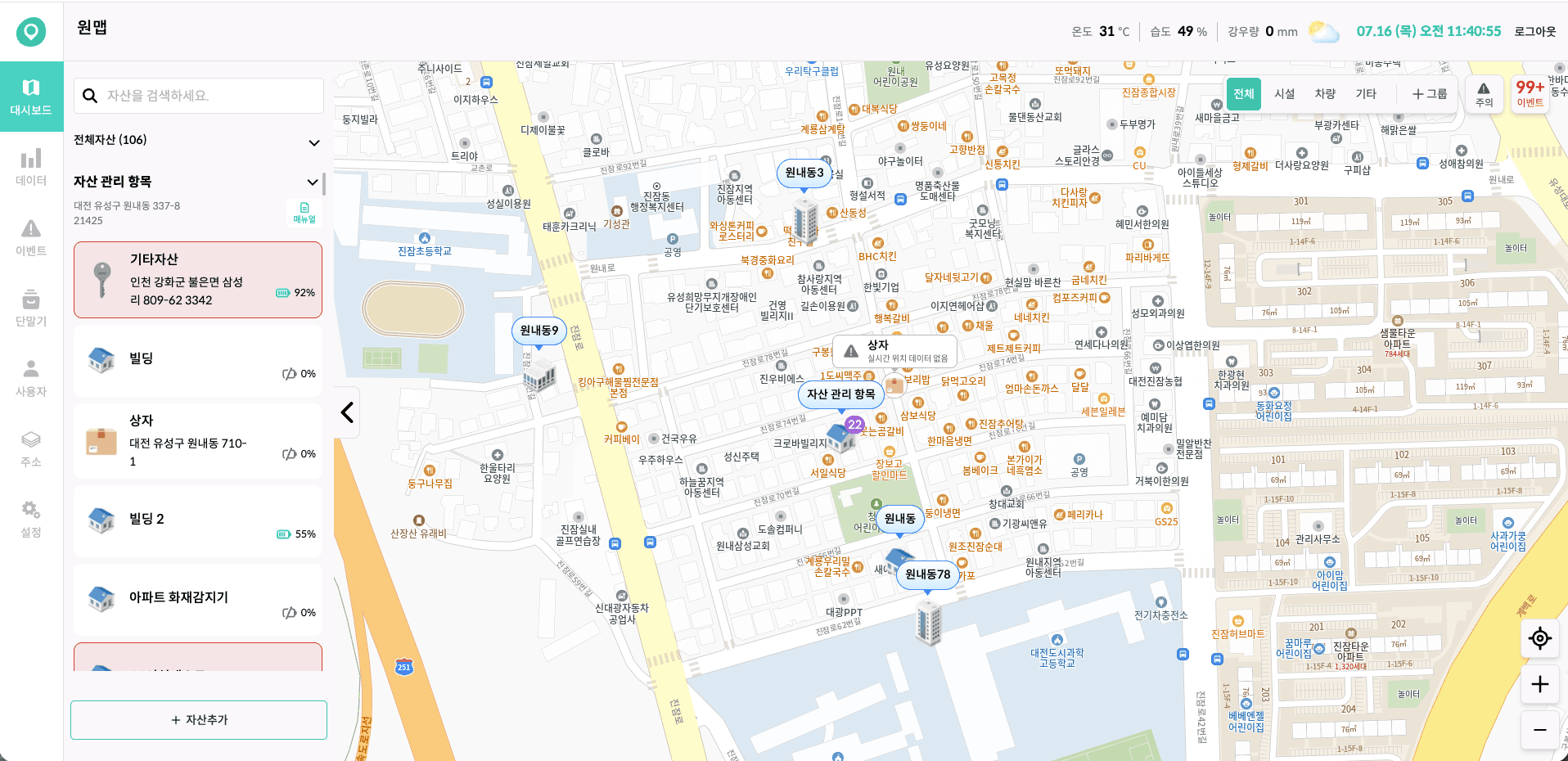

대시보드 전체 화면

1. 화면 구성

영역	위치	설명
상단 헤더	화면 최상단	조직명, 현재 날씨(온도·습도·강우량, 10분마다 갱신), 현재 시각, 로그아웃 버튼
지도	전체 배경	자산 위치가 상태별 색상 마커로 표시됩니다.
자산 목록	좌측 패널	랜드마크(장소) 단위로 묶인 자산 목록입니다. 검색과 접기/펼치기가 가능합니다.
자산 상세	자산 선택 시 좌측에 표시	선택한 자산의 센서 카드, 차트, 이벤트 이력을 보여줍니다.
필터 패널	우측 상단	자산 타입(전체/시설/차량/기타)과 그룹으로 지도를 필터링합니다.
주의 · 이벤트 패널	우측 상단	주의 상태 자산 필터와 이벤트 이력을 제공합니다.

좌측 패널 가장자리의 화살표 버튼으로 자산 목록을 접거나 펼 수 있습니다.

2. 자산 찾기

자산 목록

좌측 패널 상단에 전체자산 (개수) 가 표시됩니다.
자산은 랜드마크(장소) 단위로 묶여 있으며, 랜드마크명과 주소가 함께 표시됩니다.
상단 검색창에 자산명을 입력해 검색할 수 있습니다. (placeholder: “자산을 검색하세요.”)

자산 타입 · 그룹 필터

우측 상단 필터 패널에서 전체 / 시설 / 차량 / 기타 중 하나를 선택하면 해당 타입의 자산만 지도와 목록에 표시됩니다.

자산 타입/그룹 필터 패널

타입 옆의 그룹 버튼으로 특정 그룹만 볼 수 있습니다.
그룹 버튼을 누르면 “그룹 설정” 팝업이 열립니다. (관리자 이상)
- 내 그룹에 그룹명(최대 4자)을 입력하고, 자산 목록에서 포함할 자산을 체크해 그룹을 구성합니다.
- 자산·주소·그룹명으로 검색할 수 있고, 각 자산의 그룹 포함 여부가 그룹명 컬럼에 표시됩니다.

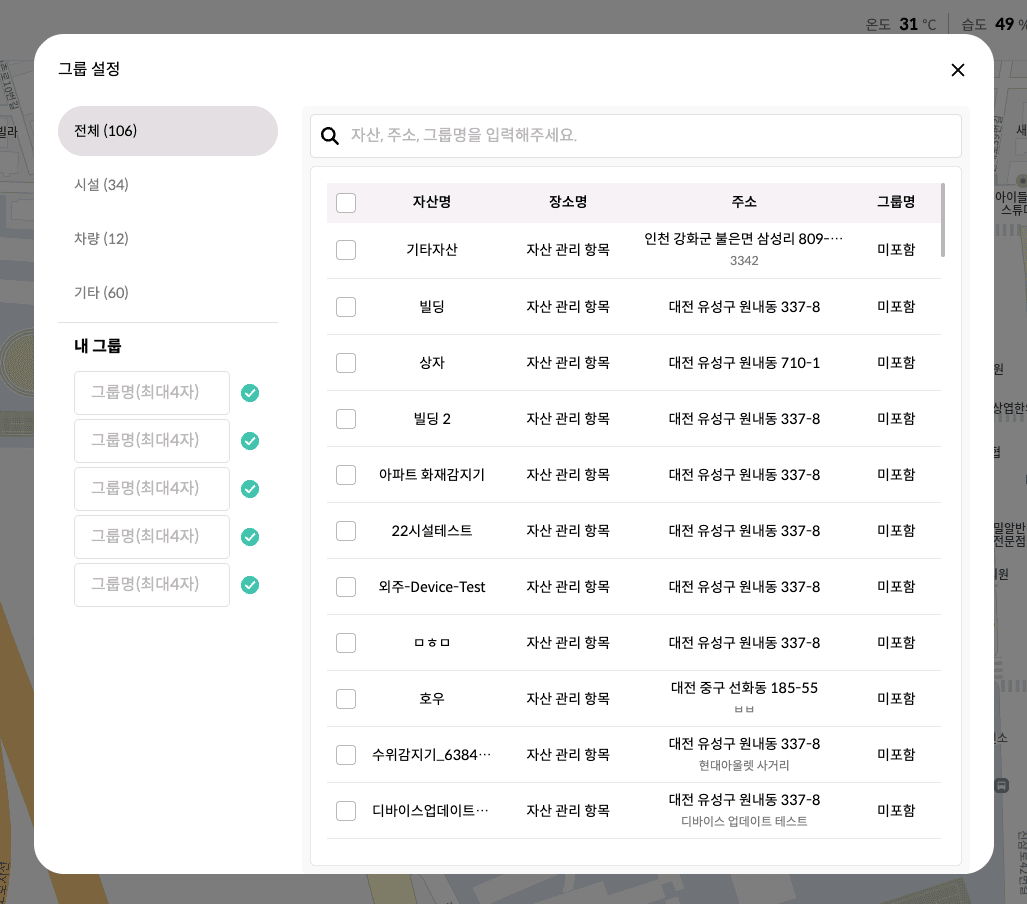

그룹 설정 팝업

3. 지도에서 자산 상태 확인

지도 마커의 색상은 자산의 현재 상태를 나타냅니다.

마커 색상	상태	의미
빨강	위험	즉시 확인 필요
노랑	주의	점검 권장
—	점검중	점검 중인 자산
초록	정상	정상 동작 중
회색	OFF	오프라인 (전원 꺼짐 등)

마커에는 자산명과 마지막 데이터 수신 시각이 함께 표시됩니다.
마커를 클릭하면 자산 상세 패널이 열립니다.
우측 상단 주의 버튼을 누르면 위험/주의 상태의 자산만 필터링해 볼 수 있습니다.

4. 자산 상세 보기

지도 마커 또는 목록에서 자산을 클릭하면 상세 패널이 열립니다.

공통

상단에 자산명과 편집 버튼 (관리자 이상) 이 표시됩니다.
CCTV가 연결된 자산은 CCTV 버튼이 표시되며, 클릭하면 실시간 영상 스트림 팝업이 열립니다. (연결 실패 시 새로고침 버튼으로 재연결)
하단 버튼으로 알람 일시 중지 이력, 이벤트 이력, 메모를 확인할 수 있습니다.

메모

자산 상세의 메모 버튼으로 자산별 메모를 남기고 조회할 수 있습니다.

기존 메모는 작성자·작성일시와 함께 목록으로 표시됩니다. (없으면 “메모가 없습니다.”)
하단 입력창에 내용을 쓰고 전송 버튼을 누르면 등록됩니다. 담당자 간 인수인계·점검 기록에 활용하세요.

센서 카드 (시설·기타 자산)

시설·기타 자산의 상세에는 센서별로 카드가 표시됩니다. 센서목록 옆에는 센서 개수가 표시되고, 센서 설정 버튼으로 사용할 센서 종류를 체크해 선택할 수 있습니다.

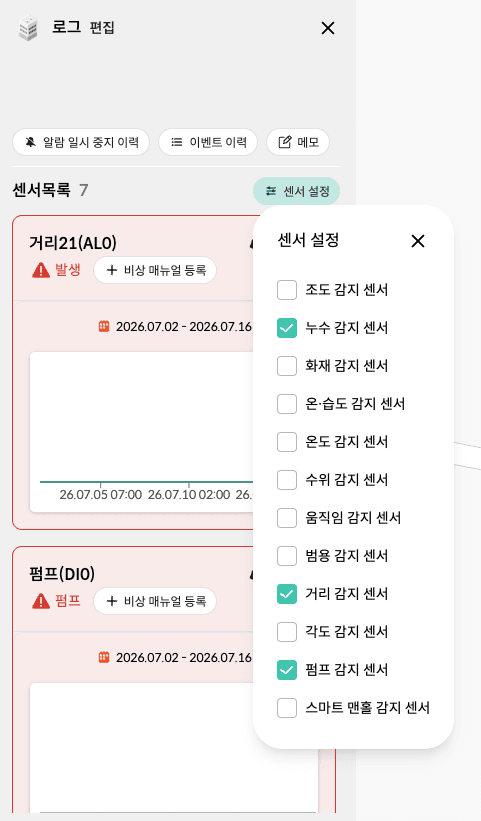

센서 카드와 센서 설정

카드 1개는 센서 채널 1개에 해당하며, 다음 정보를 보여줍니다.

센서 이름과 회로 코드: 센서명(회로코드) 형식
현재 알람 상태: 알람 이름이 표시되며, 장비 전원이 꺼져 있으면 OFF로 표시됩니다.
이벤트 발생 표시: 이벤트가 발생한 센서는 카드가 빨간색으로 강조됩니다.
센서 차트: 최근 데이터 추이 그래프 (아래 5번 참고)

카드 상태별 안내 문구:

문구	의미
데이터 수집 중입니다.	조회 기간에 수집된 데이터가 아직 없음
센서를 등록해 주세요.	해당 채널에 센서가 등록되지 않음

위치 이력 (차량·기타 자산)

달력에서 날짜를 선택해 해당 일자의 위치 이력을 조회합니다. 위치 데이터가 있는 날은 달력에 표시됩니다.
위치 유형은 GPS / 기지국 중 선택합니다 (기본 GPS). 해당 유형의 데이터가 없으면 “GPS 데이터가 없습니다” 안내가 표시됩니다.
이동경로 토글을 켜면 선택한 날짜의 전체 이동 경로가 지도에 그려집니다. 그 아래 두 옵션은 서로 배타적으로 동작합니다.
- 시작, 종료 지점만 표시: 경로 대신 출발·도착 지점 마커만 표시 (자산명 출발 / 자산명 도착)
- 구간 보기: 시작·종료 시각(10분 단위)을 지정해 그 시간대의 경로만 표시

차량 자산 전용 카드

차량 자산의 상세에는 센서 카드 대신 다음 카드가 표시됩니다.

차량 상태: 상단에 연료량 게이지(%), 아래에 고장 진단 상태 — 파워트레인 / 바디 / 샤시 / 네트워크 4개 계통이 표시되며, 고장 코드가 감지된 계통은 강조 색상으로 표시됩니다. 시동이 꺼진 상태에서는 카드가 비활성(회색)으로 표시됩니다.
주행거리 이력: 기간(기본 최근 2주)을 선택한 뒤 이력 버튼을 누르면 주행거리 이력이 내 계정 이메일로 전송됩니다.
- 최대 30일까지만 조회 가능합니다. 초과 시 “주행거리 이력은 최대 30일까지만 조회 가능합니다.” 안내가 표시됩니다.
- 완료 시 “주행거리 이력이 메일로 전송 완료 되었습니다.”가 표시됩니다.
차량 관련 이벤트로 차량 시동(발생/해제)과 이동(발생/해제)이 이벤트 이력에 기록됩니다.

5. 센서 차트와 기간 조회

기간 조회

센서 카드의 날짜 범위(예: 2026.06.01 - 2026.07.01)를 클릭하면 기간 조회 팝오버가 열립니다.

빠른 선택: 2주 / 1개월 / 3개월
직접 조회: 달력에서 시작일·종료일을 직접 선택 (최대 3개월)

차트 종류

센서 종류에 따라 차트 형태가 다릅니다.

센서 종류	차트 형태
거리, 온도	선형(영역) 차트
온∙습도	온도·습도 2개 값 차트
조도, 누수, 화재, 움직임, 범용, 펌프, 각도 등	막대 차트
스마트 맨홀 (수위)	수위 전용 차트 (아래 참고)

차트의 데이터 포인트에 마우스를 올리면 측정 시각과 값이 툴팁으로 표시됩니다.

수위(스마트 맨홀) 차트

수위 센서는 임계값과 함께 보는 전용 차트가 제공됩니다.

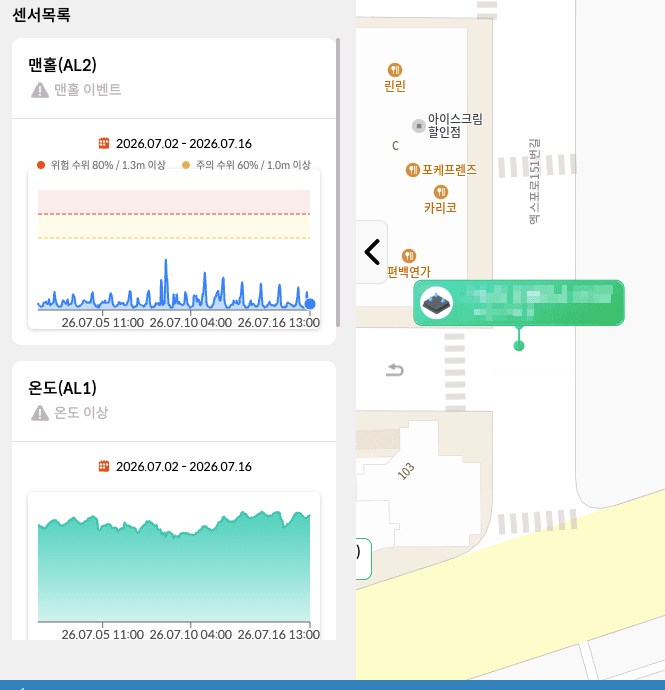

수위(스마트 맨홀) 차트

Y축은 수위 0~100%로 표시됩니다.
차트 상단에 임계값 범례가 표시됩니다.
- 위험 수위 {n}% / {n}m 이상
- 주의 수위 {n}% / {n}m 이상
차트 배경에 위험(빨강)·주의(노랑) 구간이 색으로 표시되어, 수위가 어느 구간에 있는지 즉시 확인할 수 있습니다.
현재 수위는 파란 점으로 강조됩니다.
툴팁에서 수위(해당 시점 수위), 기간 조회 시 최대 / 최소 수위를 확인할 수 있습니다.

6. 이벤트 · 알람 확인

실시간 알림

이벤트가 발생하면 별도 새로고침 없이 화면에 즉시 반영됩니다.

화면에 토스트 알림이 표시됩니다: {자산명}에서 {알람명} 되었습니다. (해제 시 ... 해제 되었습니다.)
발생 알림은 빨간색, 해제 알림은 파란색으로 표시됩니다.
토스트의 이동하기 버튼으로 해당 자산 상세로 바로 이동할 수 있고, CCTV가 연결된 자산이면 CCTV 보기 버튼이 함께 표시됩니다.
지도 마커 색상, 이벤트 개수, 센서 카드 강조도 실시간으로 갱신됩니다.

이벤트 패널

우측 상단 이벤트 버튼에는 미확인 이벤트 개수가 뱃지로 표시됩니다. 클릭하면 두 개의 탭이 제공됩니다.

이벤트 이력: 발생한 이벤트 목록 (스크롤로 과거 이력 계속 조회)
알람 일시중지 이력: 알람을 일시중지한 이력

이벤트 항목을 클릭하면 해당 자산의 상세 패널이 열립니다.

알람 일시중지

점검 등으로 알람을 잠시 멈춰야 할 때 사용합니다.

좌측 자산 목록에서 미확인 알람이 있는 자산에 알람 벨 아이콘과 알람 개수 칩이 표시됩니다.
벨 칩을 클릭하면 “알람 일시 중지” 팝업이 열립니다: '자산명' 알람을 오늘 하루 동안 일시 중지 하시겠습니까?
사유(최대 20자)를 입력하고 확인을 누르면 완료됩니다.

일시중지는 오늘 하루만 적용되며 다음날 자정에 자동으로 다시 켜집니다. 중지 기록은 이벤트 › 알람 일시 중지 이력에 남고, 일시중지 중에도 단말기 로그에는 데이터가 계속 기록됩니다.

7. 관리자 기능

아래 기능은 관리자 이상(최고관리자, 관리자) 권한에서만 표시됩니다. 게스트는 조회만 가능합니다.

기능	위치	설명
자산추가	좌측 목록 하단	새 자산을 등록합니다.
편집	자산 상세 상단	자산 정보를 수정합니다.
알림 임계치 설정	센서 카드 우상단 알림설정	센서별 알람 발생 임계값을 설정합니다.
알림 이름 및 제목 설정	센서 카드 우상단 알림설정	알람 이름과 알림 제목을 변경합니다.
비상 매뉴얼 등록	센서 카드	이벤트 발생 시 참고할 비상 매뉴얼(이미지·연락처)을 등록합니다.
상시 매뉴얼 등록	자산 목록의 랜드마크	장소별 상시 매뉴얼을 등록합니다.
그룹 추가	우측 상단 필터 패널	자산 그룹을 생성합니다.

등록된 매뉴얼은 권한과 관계없이 비상 매뉴얼 / 매뉴얼 버튼으로 누구나 열람할 수 있습니다.

자산 추가 절차

좌측 목록 하단의 자산추가 버튼을 누르면 자산 등록 페이지로 이동합니다. 4단계로 진행됩니다.

카테고리 선택: 시설 등록하기 / 차량 등록하기 / 기타 등록하기 중 선택
- 시설: 건물 안의 설비 (정화조, 기기 설비 등) / 차량: 차량 위치·정보 관리 / 기타: 스마트키, 가방, 반려동물 등
필수 입력:
- 자산 이름 (차량은 차량번호)
- 단말기 번호(EUID) — 번호는 IoT 단말기 기기 상단에 있습니다. 이미 다른 자산에 부착된 단말기면 “이미 부착된 Device입니다.” 안내가 표시됩니다.
- 장소(주소) 선택 — 등록된 주소가 없으면 추가 버튼으로 새로 만들 수 있습니다.
추가 정보 입력 (선택): 상세 위치, 제조사, 모델명, 일련번호(차량은 차종·연료·아이콘) 및 사진 최대 3장(배치도 지정 가능). 나중에 입력하기로 건너뛸 수 있습니다.
등록 자산 리스트: 등록할 자산들을 확인하고 N개의 자산추가 버튼을 누릅니다. 한 번에 여러 자산을 이어서 등록할 수 있습니다.

완료되면 “자산 등록이 완료 되었습니다.” 화면에서 홈으로 가기로 대시보드에 돌아옵니다.

알림 임계치 설정 상세

센서 카드의 알림설정 → 알림 임계치 설정에서 센서별 알람 기준을 변경합니다. 센서 종류에 따라 설정 항목이 다릅니다.

센서	설정 항목
온도	최저/최고 온도 임계치(°C), 주기보고(분)
거리·수위	깊이(mm), 경보 수위(%), 각도(°), 주기보고(분)
각도	각도 임계치(°)
스마트 맨홀 (수위)	맨홀 깊이(mm) + 주의 값 / 위험 값 각각: 수위(%), 수위 히스테리시스(%), 변화량(mm/hour), 변화량 히스테리시스(%), 변화량 해지조건(회), 이벤트 리포트(분)

저장하면 “설정값이 저장되었습니다.”가 표시됩니다. 파라미터가 단말기에 반영되기까지 시간이 걸릴 수 있습니다.
수위 임계값 저장 시 서버에서 검증합니다:
- 위험 수위는 주의 수위보다 높게 설정해야 합니다.
- 주의·위험 값의 간격이 히스테리시스보다 좁으면 “히스테리시스를 고려하여 설정되어야 합니다.” 안내가 표시됩니다.

8. 자주 묻는 질문

Q. 센서 카드에 “데이터 수집 중입니다.”라고만 나옵니다. 선택한 기간에 수집된 데이터가 없는 경우입니다. 기간 조회에서 조회 범위를 넓혀 보시고, 계속 표시되면 디바이스 전원·통신 상태를 확인해 주세요.

Q. 차트를 3개월보다 길게 조회하고 싶습니다. 기간 조회는 최대 3개월까지 지원합니다. 장기 데이터가 필요한 경우 데이터 메뉴를 이용해 주세요.

Q. 알림설정 버튼이 보이지 않습니다. 알림 임계치·이름 설정은 관리자 이상 권한에서만 제공됩니다. 계정 권한을 확인해 주세요.
